Jak funguje
tlaková kanalizace
Tlaková kanalizace je moderní způsob odvádění odpadních vod pomocí čerpadel a tlakových potrubí. Umožňuje řešení tam, kde nelze použít gravitační systém.
Princip tlakové kanalizace
Odpadní voda se shromažďuje v jímce čerpací stanice u objektu. Odtud ji čerpadlo s mělnicím zařízením dopravuje tlakem do hlavního kanalizačního řadu. Na rozdíl od gravitační kanalizace není potřeba sklon potrubí – lze vést i do kopce nebo horizontálně.
Kdy se tlaková kanalizace hodí
- Odpad z domu – voda teče samospádem do jímky
- Jímka – shromažďuje odpadní vodu
- Čerpadlo s mělnicím zařízením – rozdrtí pevné části a přečerpá vodu
- Plovákové spínače – podle hladiny zapínají čerpadlo
- Rozvaděč – řídí čerpadlo a hlásí poruchy
- Výtlačné potrubí – vede vodu pod tlakem
- Tlakový řad v ulici – odvádí vodu do čistírny
Výhody tlakové kanalizace
Menší hloubka výkopů
Výrazně nižší náklady na zemní práce oproti gravitačnímu systému.
Flexibilní vedení
Potrubí lze vést kopcem, do stran i přes komplikovaný terén bez přesného sklonu.
Nižší náklady
Celkové náklady na výstavbu jsou výrazně nižší než u gravitační kanalizace.
Rychlejší výstavba
Menší výkopy a jednodušší montáž znamenají kratší dobu realizace.
Z čeho se skládá čerpací stanice
Jímka
Zachycuje odpadní vody z objektu před jejich přečerpáním do kanalizační sítě.
Čerpadlo s mělnicím zařízením
Přečerpává odpadní vody a drtí pevné složky pro snadný průtok potrubím.
Plovákové spínače (2×)
Signalizují výšku hladiny uvnitř jímky a řídí spouštění čerpadla.
Výtlačné potrubí
Dopravuje odpadní vodu pod tlakem do veřejné kanalizace.
Pojistný ventil a zpětná klapka
Chrání zařízení před zpětným tokem a přetlakem v potrubí.
Ovládací panel s rozvaděčem
Řídí provoz stanice a signalizuje případné poruchy nebo výstrahy.

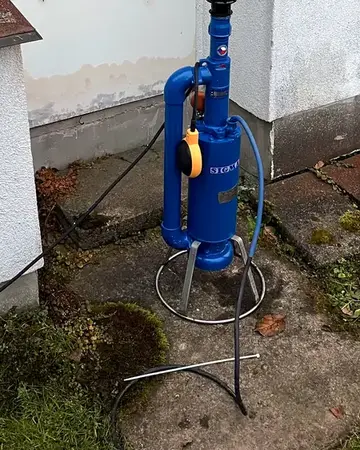

Nejčastěji používané čerpadlo
SIGMA 1 1/4" EFRU-16-8-GU-082 — dlouhodobě ověřené a spolehlivé. Disponujeme náhradními díly a servis provádíme přímo u zákazníka na místě.
Nejčastější příčiny havárií čerpací stanice

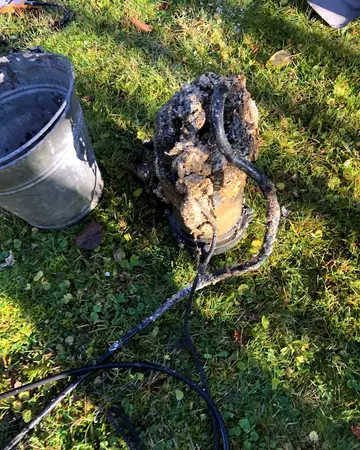

Ucpané čerpadlo
Vlhčené ubrousky, hadry, houbičky nebo tuk. Nejčastější příčina, které se dá předejít.
Zanesené plováky a sondy
Čerpadlo nepozná, že má sepnout, a jímka přeteče.
Elektrika a řídicí jednotka
Vadné zapojení, spálená řídicí jednotka nebo přepětí po bouřce.
Chyby z montáže
Problémy po neodborné instalaci, které se vracejí, dokud se neopraví od základu.
